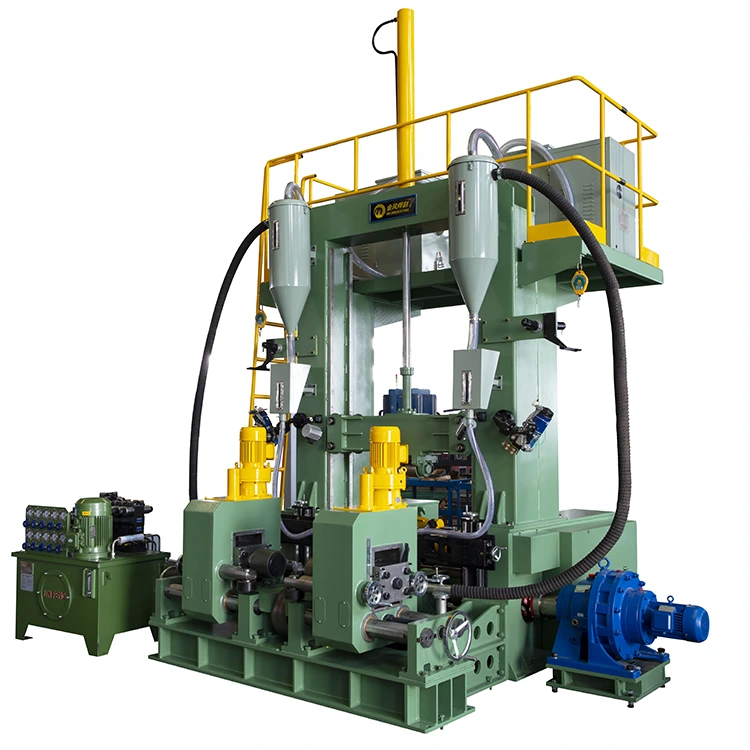

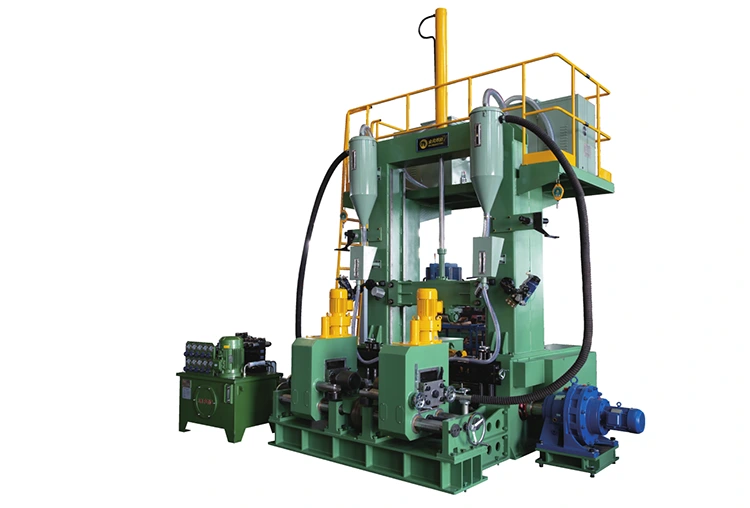

2-1-7 3 v 1 h varilni liniji snopa

Za vse varilne linije 3 v 1 h, ki je proizvajal Byjinfeng Weldcut, bodo imele 12-mesečno garancijo, ki je najvišja učinkovitost za povečanje produktivnosti končnih uporabnikov iz jeklene konstrukcije, mostu, konstrukcije.

Specifikacije

Funkcija in aplikacija

3-v 1 uri varilni linije s kombinirano funkcijo H-žarka, sklopa T-žarkov, varjenja in deformacije prirobnice po varjenju. Tako lahko natančno in hitro uresniči proizvodnjo H in T snopa. Ima naslednje prednosti: preprosto delovanje, manj stroškov dela in majhno območje pokrivanja.

Ta linija ima dva izbirna postopek varjenja, ki jo lahko izberete glede na debelino konstrukcijske jeklene plošče, ki jo je treba privariti:

Možnost A: Enojna ločna dvojna žična žica, od katerega je stopnja nalaganja za 40% višja od splošnega enojnega loka, ki je potopljena z enotno žico, je še posebej primerna za debelino strukture jekla, od katere je debelina manjša od 20 mm.

Možnost B: Enojna lok z enim žičnim varjenjem. Primerno za večji obseg varjenja debeline plošče.

Podrobnosti

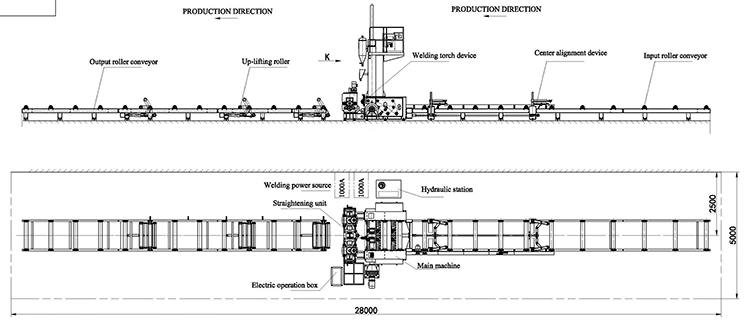

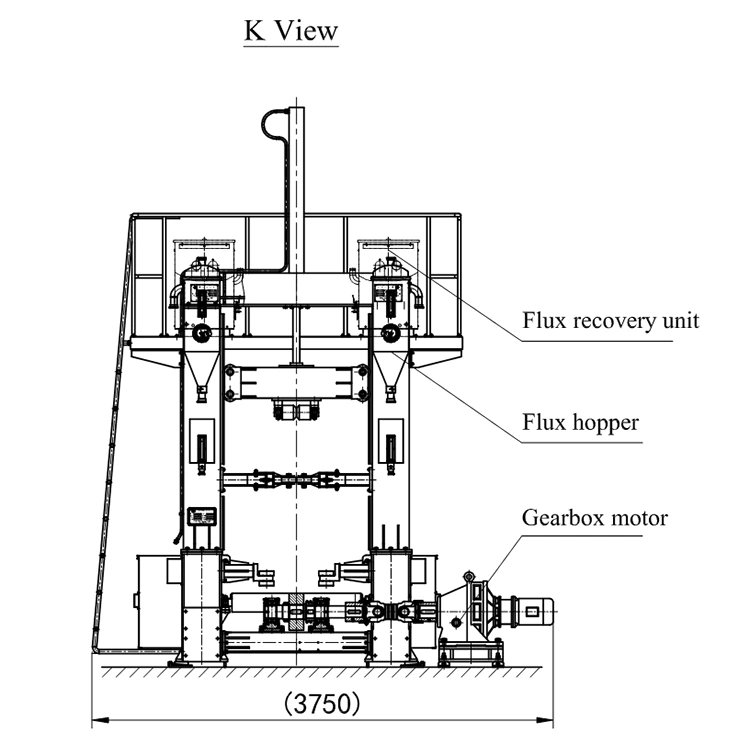

Standardne varilne linije zhj3 v 1 h sestavljajo ena vhodna tabela valja, glavna varilna in ravnanje postaje, tabela izhoda. Na glavnem tamkajšnjem varilnem in ravnanju, nameščeni z enotami za obnovitev toka, varilne glave z baklo in vpenjalnimi napravami za prirobnico in spletno linijo, vključno z varilnim virom energije, hidravlične postaje.

1. Standardzhj3-in 1 h varilne linije

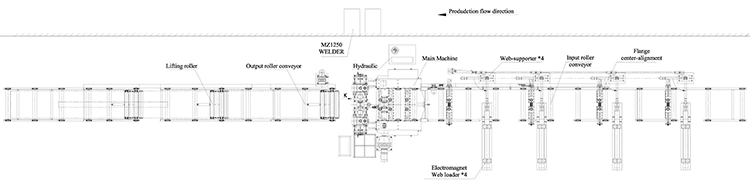

2. Možnost 1:

Kot navajajo različne zahteve strank, ponujamo tudi konfiguracijo za varilne linije ozhj3 v 1 h kot naslednje:

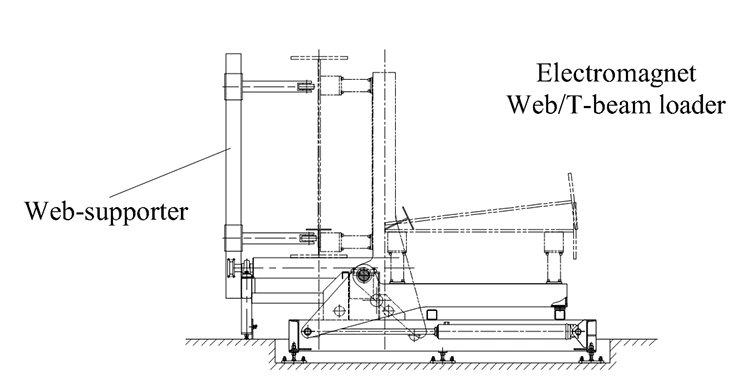

Na podlagi standardnih varilnih linij s 3 v 1 h dodajte en niz spletnih nakladovalcev, ki so nameščeni 4 računalniki roke nalaganja magneta in 4PC-jev spletnega podpornika. Na vsaki spletni nakladalni roki obstajata 2pc magneta za držanje jeklene spletne plošče.

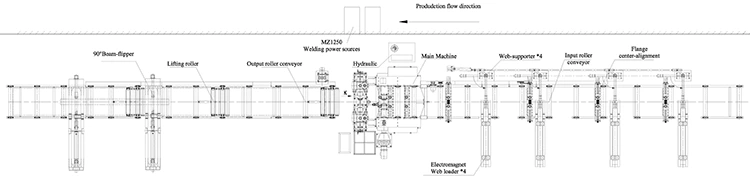

3. Možnost 2:

Kot navajajo različne zahteve strank, ponujamo tudi konfiguracijo za varilne linije ozhj3 v 1 h kot naslednje:

Na podlagi standardnih varilnih linij s 3 v 1 h dodajte en niz spletnih nakladovalcev, ki so nameščeni 4 računalniki roke nalaganja magneta in 4PC-jev spletnega podpornika. Na vsaki spletni nakladalni roki obstajata 2pc magneta za držanje jeklene spletne plošče.

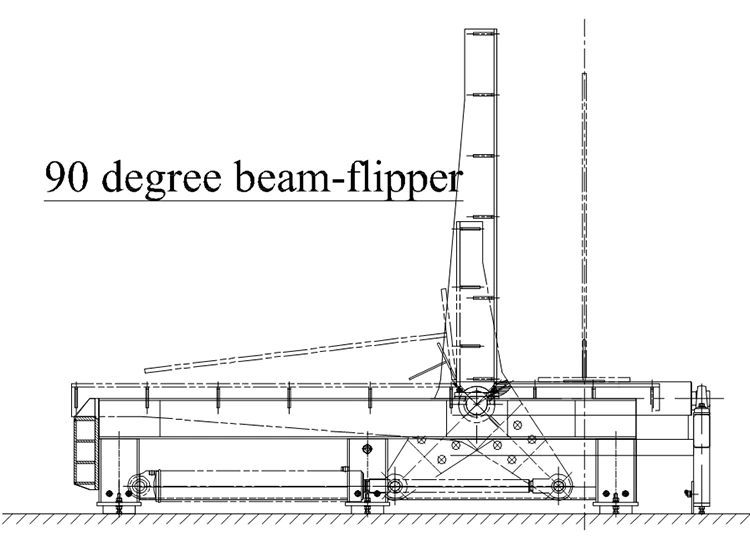

Na podlagi zgoraj lahko na izhodno valjčno mizo dodamo en niz 90 stopinj snopa za preliv varjenega žarka v vodoravnem položaju.

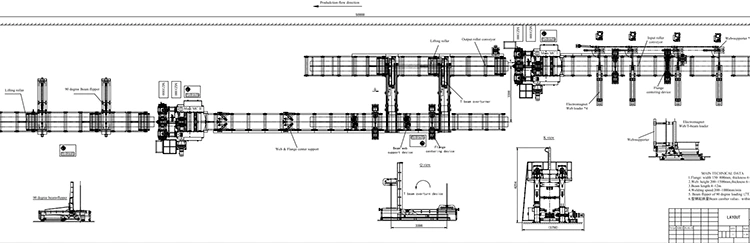

3. Možnost 3:

Nekateri kupci bodo morda morali povečati proizvodnjo proizvodnje, potrebujejo eno varilno linijo, da je sestavljena iz dveh sklopov varilne postaje. Prva varilna postaja za varjenje 1. prirobnice in spleta, ki tvori T žarek, drugi za varjenje varjenega T-žarka in 2. prirobnico, da tvori žarek H.

3.1 Torej na podlagi standardnih varilnih linij s 3 v 1 h dodajte en niz spletnih nakladovalcev, ki so nameščeni 4 računalniki roke za nalaganje magneta in 4pc spletnega podpornika. Na vsaki spletni nakladalni roki obstajajo 2pc magneta za držanje jeklene spletne plošče.

3.2 Če želite dodati 1 nabor T-žarkov prevračanja, da T-žar vrti v 180 stopinj in postavite T-žarek na 2. prirobnico na vhodni valjčni tabeli 2. varilne postaje.

3.3 Če želite dodati en niz 90 stopinj snopa snopa na izhodni valjčni mizi 2. varilne postaje, za prevrnitev varjenega žarka v vodoravnem položaju.

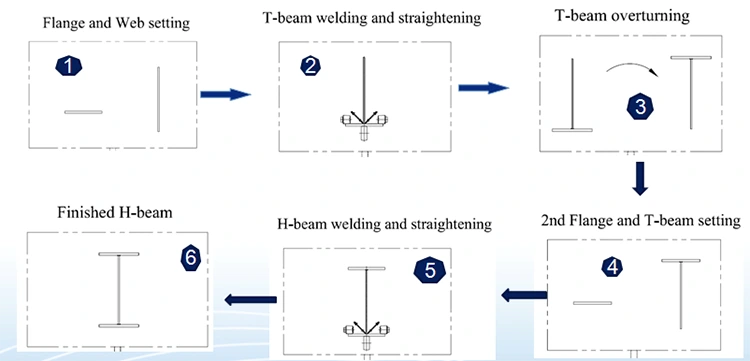

T tok proizvodnje snopa in h-žarka

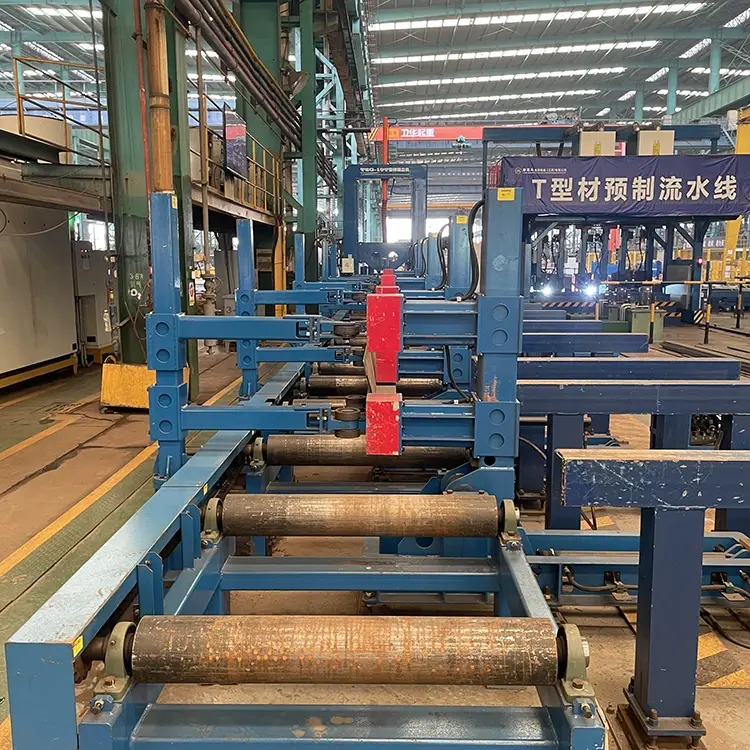

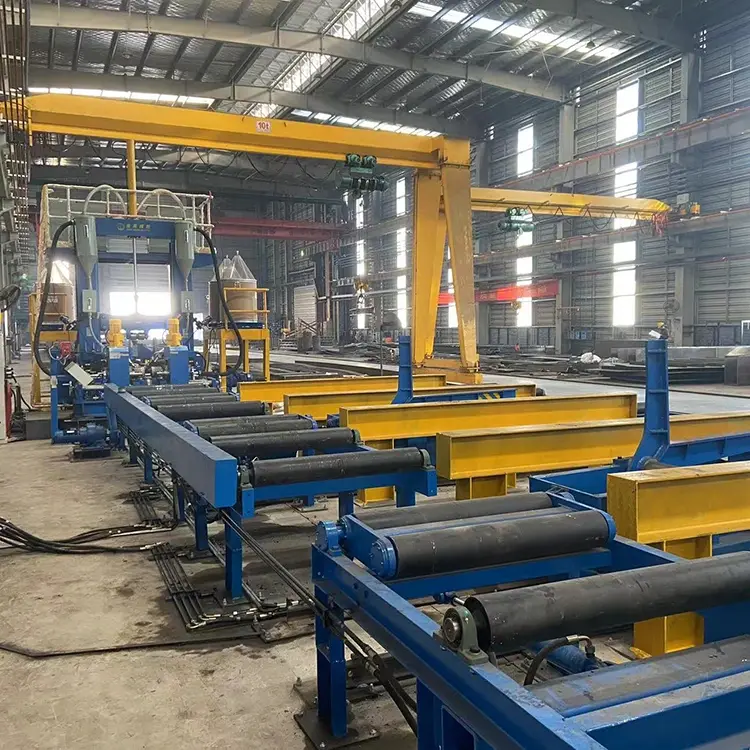

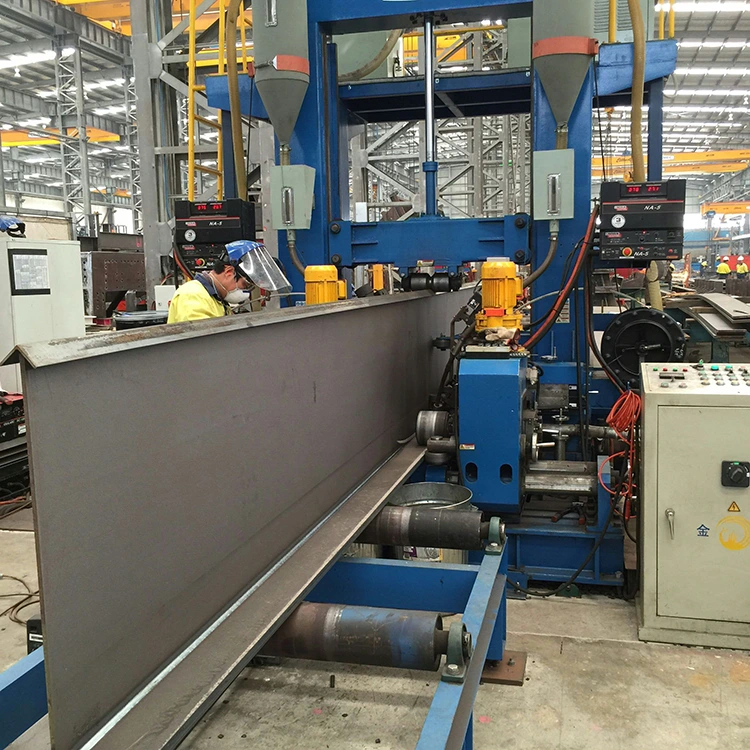

3-in-1 integrirane varilne linije H-žarka, nameščene v tovarni uporabnikov
