Robot za rezanje gred

PKG500

Robot za rezanje gred

Za vseRobot za rezanje greds in stroji za plazemsko rezanje, ki jih proizvaja JINFENG WELDCUT, bodo imeli 2 leti garancije in so opremljeni z valjčnimi mizami, prečnim transporterjem, filtrom za prah, sistemom za plazemsko rezanje in izbirnimi funkcijami, kot je naprava za označevanje s pikami, ter podpirajo vse vmesnike CAD-CAM. PKGRobot za rezanje gredso najnaprednejša robotska linija za plazemsko rezanje za povečanje produktivnosti za končne uporabnike iz različnih industrij.

Specifikacije

Funkcija in uporaba

1. PRGRobot za rezanje greds je visoko avtomatizirana rezalna oprema, integrirana s šestosno robotsko roko ABB. Z eno ključno operacijo enega operaterja linija začne samodejno obdelavo od nalaganja materiala in razkladanja delov po plazemskem rezanju.

2. En PKGRobot za rezanje greds z enim operaterjem lahko nadomesti:

Linija za vrtanje žarkov

Tračna žaga

Kotna črta

Linija za obdelavo plošč/palic

Stroj za obvladovanje

Markirni stroj

3. Linija se lahko popolnoma integrira s sistemom MES in omogoči daljinsko upravljanje prek skupinskega pregledovalnika za inženirje proizvajalca, da enostavno izvedejo diagnozo na daljavo in rešijo težave prek interneta, ne da bi inženirje poslali na delovno mesto.

3. Sistem CNC zagotavlja popoln nadzor nad vsem glavnim sistemom (robot, valjčna miza, prečni transporter, merilni voziček in prijemalo, sistem za označevanje)ã

4. Lahko bere datoteke *.gen, ustvarjene iz Tribon/AM, datoteke DSTV, izvožene iz programske opreme za oblikovanje TEKLA, in druge formate.

5. ToRobot za rezanje greds se pogosto uporablja v jeklenih konstrukcijah (plazemski žarki za izdelavo gradbenih konstrukcij, mostov, železnic, prikolic, vlakovnih vagonov, stopniščnih vrvic, ograj in drugega sekundarnega jekla), jeklenih konstrukcijah in na morju (plazemski nosilci za vrhunska mesta, bivalne prostore, podvodne strukture, podvodne okvirje, podporne strukture, stojala za cevi, zaščitne okvirje za podvodne razdelilnike, H-žarke za smuči ds, podmorske strukture in podporni okvirji) in se uporabljajo na kopnem.

Podrobnosti

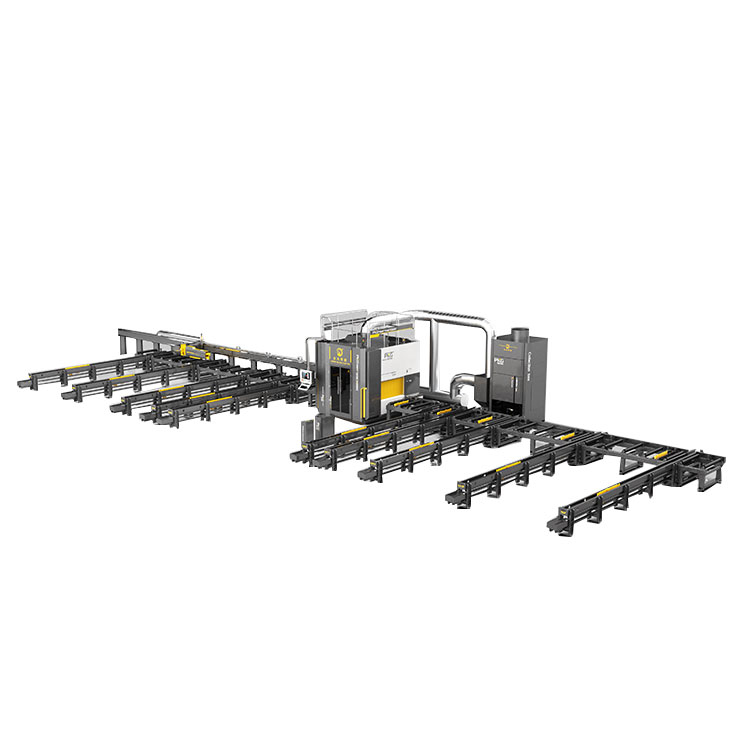

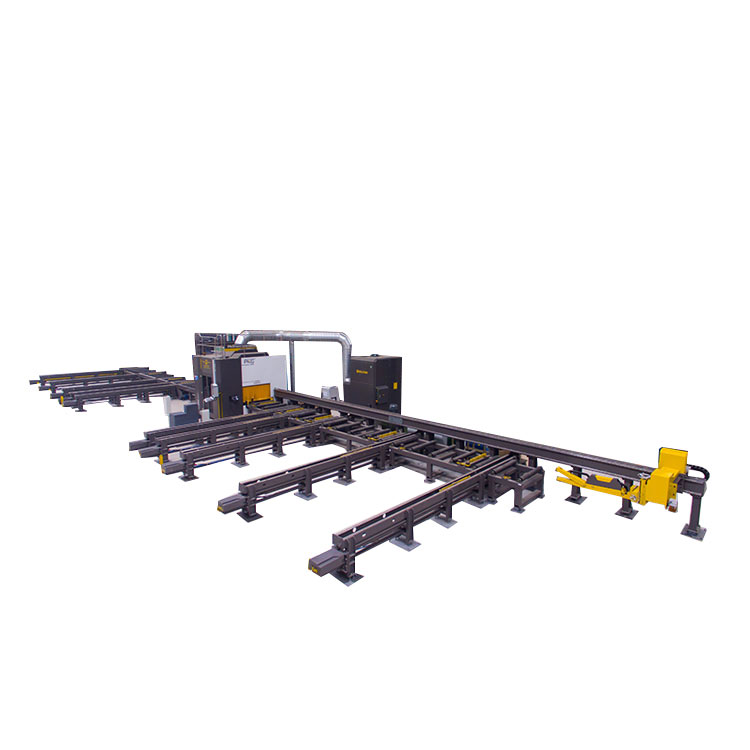

Ta PKGRobot za rezanje greds je sestavljen iz:

Prečni transporterji

Merilni voziček in prijemalo

Naprava za označevanje pik

Vhodna valjčna miza

Robotska plazemska rezalna komora

Izhodna valjčna miza

Pogled na strukturo

Prečni transporter â verižni tip

Z integriranim prečnim transporterjem (verižni tip) na vhodno valjčno mizo PKGRobot za rezanje greds, H nosilce in druge profile je mogoče premakniti na želeno mesto, brez uporabe žerjava, da zmanjšate tveganje žerjava na 0.

Merilni voziček in prijemalo

Istočasno dovajanje profila v rezalno komoro za merjenje dolžine dovajanega profila.

Naprava za označevanje pik

Zagotovite trajno oznako sledljivosti številke dela.

Robotska rezalna komora

Z vgradnjo 6-osne robotske roke v rezalno komoro za izvajanje visokokakovostnega rezanja profilov s plazemskim gorilnikom in rezanje lukenj z gorilnikom s kisikom.

Vhodno/izhodne valjčne mize

Z delovanjem valjčnih miz dosegajo stroji za napenjanje s H-nosilci visoko stopnjo avtomatizacije za zmanjšanje dela in povečanje proizvodnje.

Prečni transporter â razkladanje

Z integriranim prečnim transporterjem na izhodno valjčno mizo PKGRobot za rezanje greds, lahko dele po rezanju premaknete na želeno mesto, ne da bi uporabili žerjav, da zmanjšate tveganje žerjava na 0.
