Robotski stroji za plazemsko rezanje

JINFENG®. je profesionalni kitajski proizvajalec in dobaviteljRobotski stroji za plazemsko rezanjez dostopno ceno. TheRobotski stroji za plazemsko rezanjeso visoko zmogljive avtomatske rezalne linije za obdelavo trakov, maščobnih ploščic za ladjedelnice, iz rezalnih plošč s kisikom v dolge trakove, čiščenje robov, brizgalno označevanje, plazemsko rezanje.

PBG400



Robotski stroji za plazemsko rezanje



Za vseRobotski stroji za plazemsko rezanjeki jih izdeluje JINFENG WELDCUT, bodo imeli 2 leti garancije in so opremljeni z valjčnimi mizami, križnim vozičkom, filtrom za prah, sistemom za plazemsko rezanje in izbirnimi funkcijami, kot je naprava za označevanje pik, brizgalno označevanje z robotom in podpirajo vse vmesnike CAD-CAM. PBGRobotski stroji za plazemsko rezanjeso najnaprednejša robotska linija za plazemsko rezanje za povečanje produktivnosti za končne uporabnike iz različnih panog.



Specifikacije



Model	Strip	Dolžina	Utež
		12000 mm	1,5T
PBG400	100*5 mm â 400*30 mm
Podpira plazemsko rezanje, plazemsko označevanje, brizgalno označevanje, programsko opremo CAD-CAM



Funkcija in uporaba



1. PBGRobotski stroji za plazemsko rezanjeso visoko avtomatizirane rezalne linije, integrirane z različno opremo. Z eno ključno operacijo enega operaterja linija začne samodejno obdelavo od nalaganja materiala, rezanja plošč z večglavnim strojem za rezanje s kisikom, čiščenja robov, brizgalnega označevanja, plazemskega rezanja in razkladanja delov.

2. Linija se lahko popolnoma integrira s sistemom MES in omogoči daljinsko upravljanje prek skupinskega pregledovalnika za inženirje proizvajalca, da enostavno izvedejo diagnozo na daljavo in rešijo težave prek interneta, ne da bi inženirje poslali na delovno mesto.

3. Sistem CNC zagotavlja popoln nadzor nad vsem glavnim sistemom (robot, valjčna miza, prečni transporter, merilni voziček in prijemalo, sistem za označevanje)ã

4. Lahko bere datoteke *.gen, ustvarjene iz Tribon/AM, datoteke DSTV, izvožene iz programske opreme za oblikovanje TEKLA, in druge formate.

5.TheRobotski stroji za plazemsko rezanjese pogosto uporabljajo v ladjedelništvu, ladjedelnicah in na morju za plazemsko rezanje ojačitve za izdelavo ravnih plošč, konstrukcij z dvojnim dnom, podsklopov, pregrad, mrež, mikro plošč za različna plovila/ladje. S PBGRobotski stroji za plazemsko rezanje, lahko ladjedelnice ali ladjedelništvo povečajo svojo proizvodnjo in zmanjšajo delovno silo.



Podrobnosti



PBG400Robotski stroji za plazemsko rezanjesestoji iz:

Stroj za rezanje s kisikom z več gorilniki

Valjčni transporterji

Linija za čiščenje robov

Stroj za posnemanje robov

Prečni transporterji

Označevanje s črnilom z robotsko roko

Vhodna valjčna miza

Robotska plazemska rezalna komora s filtrom za prah

Transportni trak s ploščami za sortiranje kratkih delov

Izhodna valjčna miza za dolg del

Sprejemna miza za dolg del

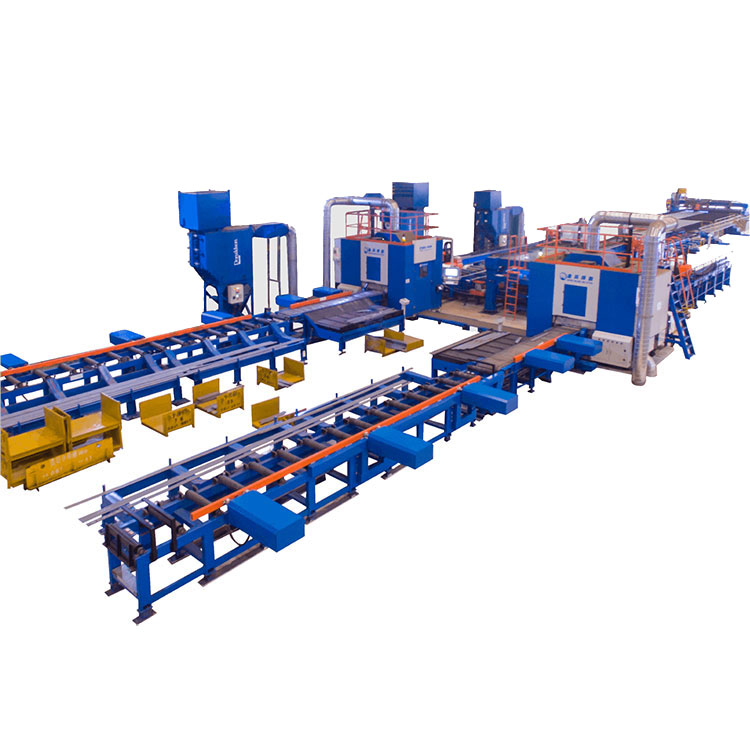

Pogled na strukturo

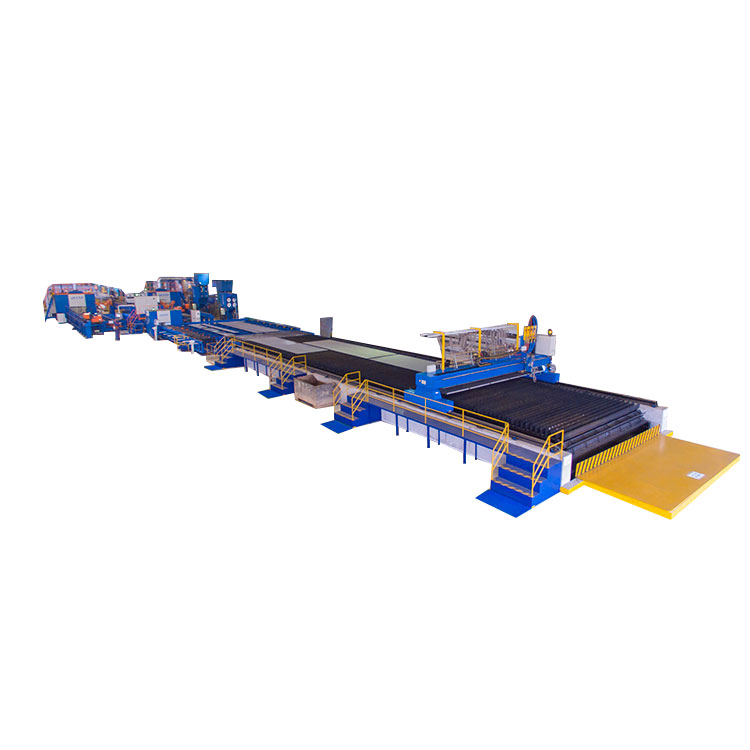

Stroj za rezanje s kisikom z več gorilniki

Stroj za rezanje s kisikom je opremljen z več gorilniki za vzdolžno rezanje jeklene plošče v več dolgih trakovih. Stroj je zasnovan v obliki portala in je integriran z valjarno mizo za premikanje dolgega traku na valjčno mizo z odbojnikom. Po plamenskem rezanju ni potrebe po žerjavu ali ročnem razkladanju dolgih trakov.



Linija za čiščenje robov

Z integrirano linijo za čiščenje robov v PBG400Robotski stroji za plazemsko rezanje, z uporabo krtačnih koles za odstranjevanje osnovne barve z robov profilov, z uporabo brusilnih koles za odstranjevanje žlindre in robov pri rezanju trakov, plamensko rezanje s kisikom, kjer bo potekalo varjenje, lahko poveča kakovost varjenja pri naslednji obdelavi.



Stroj za posnemanje robov

Z vgradnjo stroja za posnemanje robov v PBG400Robotski stroji za plazemsko rezanje, z uporabo stiskalnih koles za pritiskanje na 4 robove ploščate palice, dolgega traku z ostrim robom po termičnem rezanju za oblikovanje 4 robov v okroglem robu R2-R3, ki bo imel dobro površino za barvanje pri naslednji obdelavi.



Inkjet markirni robot

Za namestitev označevalne glave za brizgalne tiskalnike na roko robota. Robot se premika po dolžini ploščate palice, da dokonča označevanje s črnilom na celotni dolžini jeklene palice z dolgim ​​trakom. Po tiskanju s črnilom na profilu profila ni treba vrniti na prvotno mesto, nato pa ga premakniti v PBG400Robotski stroji za plazemsko rezanjerezalna komora za plazemsko rezanje.



Robotska rezalna komora

Z vgradnjo 6-osne robotske roke v rezalno komoro za izvajanje visokokakovostnega rezanja profilov. To je ključni del celotnega PBG400Robotski stroji za plazemsko rezanjerezalna komora za plazemsko rezanje.

Transportni trak s ploščo in sprejemna miza

Z opremljenim transporterjem s tračnimi ploščami po rezalni komori, PBG400Robotski stroji za plazemsko rezanjelahko samodejno razvrsti kratke dele in samodejno izpiše dele. Kratek del potisne potiskalo na sprejemno mizo, da operater zlahka izvede kratke dele.



Potiskalnik dolgih delov in sprejemna miza

Potiskalo za dolge dele je vgrajeno v izhodno valjčno mizo, ko dolgi del prispe do izhodne valjčne mize, potisnilo samodejno potisne dolgi del, da pade na sprejemno mizo.
