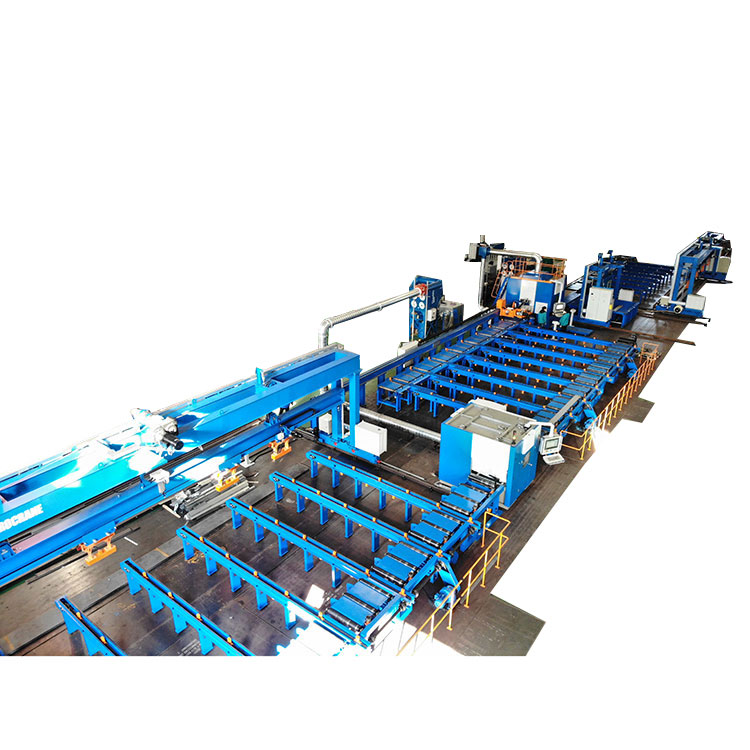

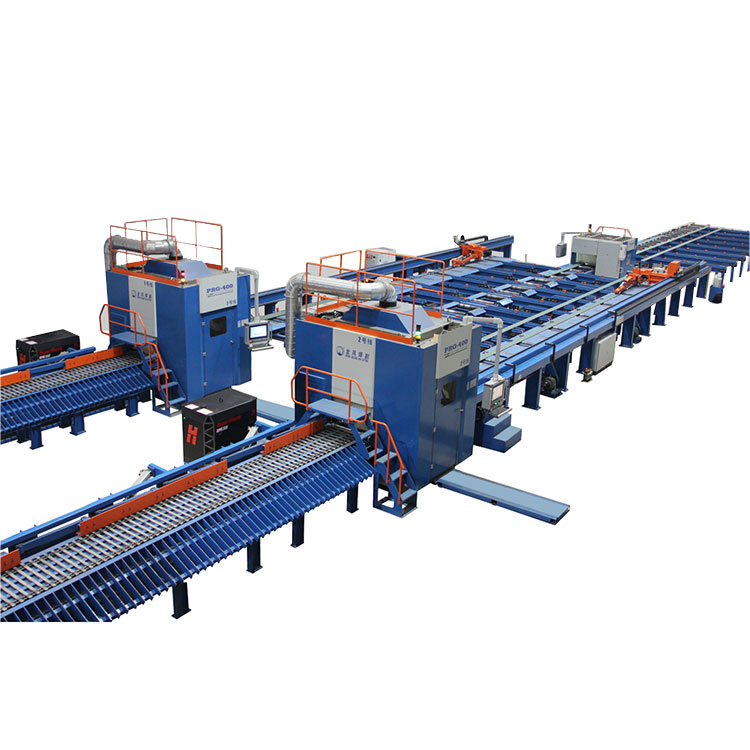

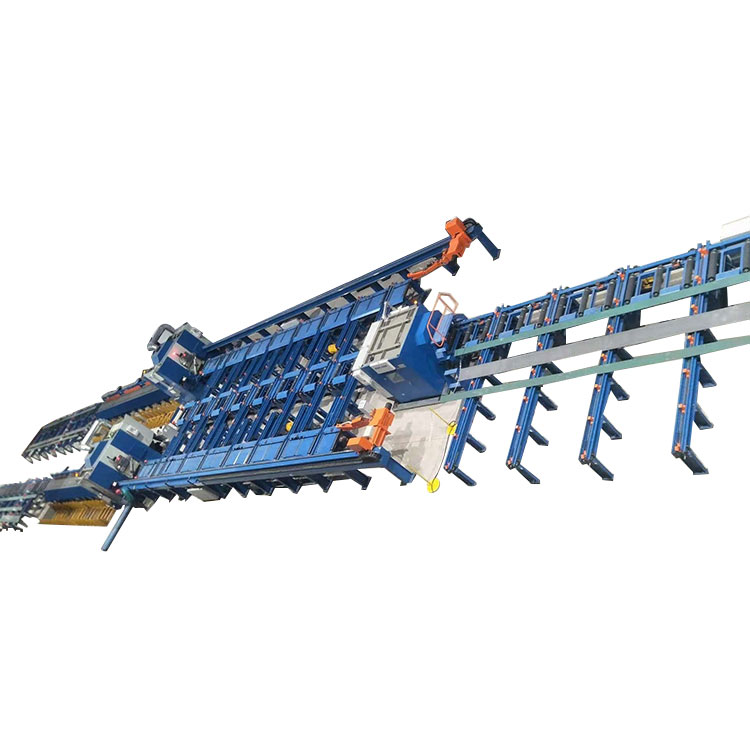

Profilna robotska linija za rezanje

JINFENG®. je profesionalni kitajski proizvajalec in dobaviteljProfilna robotska linija za rezanjez dostopno ceno. TheProfilna robotska linija za rezanjes so visoko zmogljivi plazemski robotski rezalni sistemi za izvajanje plazemskega rezanja različnih jeklenih profilov, kot so balon, trak, kot, T-nosilec, kanal, H-nosilec ali I-nosilec z robotsko roko.

PRG 600



Profilna robotska linija za rezanje



Za vseProfilna robotska linija za rezanjes in stroji za plazemsko rezanje, ki jih proizvaja JINFENG WELDCUT, bodo imeli 2 leti garancije in ki so opremljeni z nakladanjem z žerjavom, čiščenjem robov, brizgalnim označevanjem, podpirajo vse vmesnike CAD-CAM kot možnosti. PRGProfilna robotska linija za rezanjeso najnaprednejša robotska linija za plazemsko rezanje za povečanje produktivnosti za končne uporabnike iz različnih industrij.



Specifikacije



Model	Žarnica	Strip	Kot	E-kot	T-žarek	Kanal	H-žarek	Dolžina	Utež
PRG 400	80*5 mm â 400*20 mm	100*5 mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	N/A	12000 mm	1,5T
PRG 600	80*5 mm â 550*20 mm	100*5 mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5T
Podpira plazemsko rezanje, plazemsko označevanje, brizgalno označevanje, programsko opremo CAD-CAM



Funkcija in uporaba

1. PRGProfilna robotska linija za rezanjes je visoko avtomatizirana rezalna oprema, integrirana s šestosno robotsko roko ABB. Z eno ključno operacijo enega operaterja linija začne samodejno obdelavo od nalaganja materiala in razkladanja delov po plazemskem rezanju.

2. Linija se lahko popolnoma integrira s sistemom MES in omogoči daljinsko upravljanje prek skupinskega pregledovalnika za inženirje proizvajalca, da enostavno izvedejo diagnozo na daljavo in rešijo težave prek interneta, ne da bi inženirje poslali na delovno mesto.

3. Sistem CNC zagotavlja popoln nadzor nad vsem glavnim sistemom (robot, valjčna miza, prečni transporter, merilni voziček in prijemalo, sistem za označevanje)ã

4. Lahko bere datoteke *.gen, ustvarjene iz Tribon/AM, datoteke DSTV, izvožene iz programske opreme za oblikovanje TEKLA, in druge formate.

5.ToProfilna robotska linija za rezanjese pogosto uporabljajo v ladjedelništvu, ladjedelnicah in na morju za plazemsko rezanje ojačitve za izdelavo ravnih plošč, konstrukcij z dvojnim dnom, podsestavov, pregrad, mrež, mikro plošč za različna plovila/ladje. S PRGProfilna robotska linija za rezanjes, lahko ladjedelnice ali ladjedelništvo povečajo svojo proizvodnjo in zmanjšajo delovno silo.



Podrobnosti

PRGProfilna robotska linija za rezanjes je sestavljen iz:

Žerjav za nakladanje profilov

Linija za čiščenje robov:

Prečni transporterji za nalaganje profilov

Vhodna valjčna miza

Čistilna komora s filtrom za prah.

Izhodna valjčna miza.

Prečni transporter za odbojnik

Prečni transporter za nakladanje

Merilni voziček in prijemalo

Vhodna valjčna miza

Brizgalna naprava za označevanje,

Robotska plazemska rezalna komora s filtrom za prah

Transportni trak s ploščami za sortiranje kratkih delov

Izhodna valjčna miza za dolg del

Prečni transporter za dolge dele

Razkladalni žerjavi

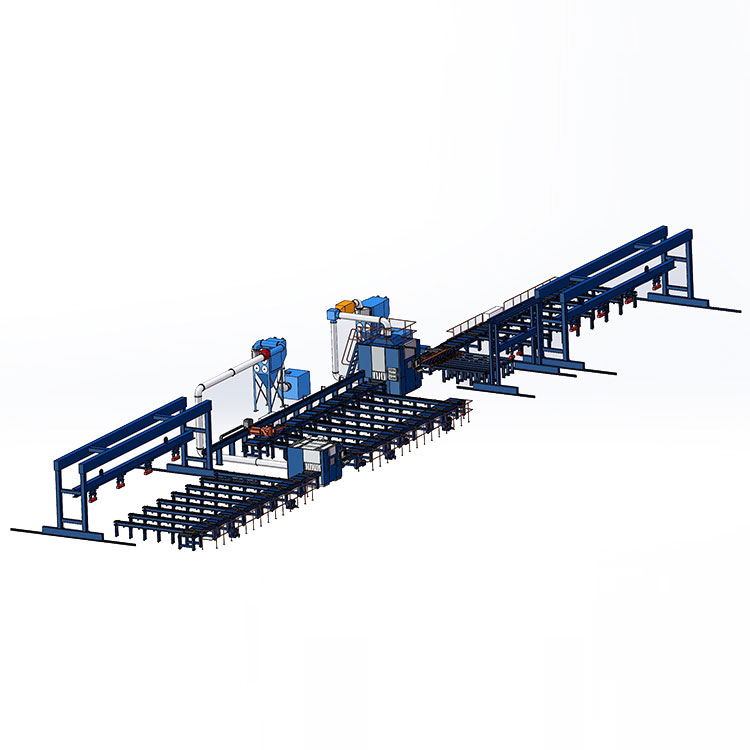

Pogled na strukturo



Linija za čiščenje robov



Z integrirano linijo za čiščenje robov v PRGProfilna robotska linija za rezanjes, z uporabo krtačnih koles za odstranjevanje osnovne barve z robov profilov, kjer bo varjenje, lahko poveča kakovost varjenja pri naslednji obdelavi.



Merilni voziček in prijemalo



Istočasno dovajanje profila v rezalno komoro za merjenje dolžine dovajanega profila.



Inkjet marker



Z brizgalno označevalno napravo za tiskanje črk, številk, simbolov in upogibnih črt (inverzne črte)



Robotska rezalna komora



Z vgradnjo 6-osne robotske roke v rezalno komoro za izvajanje visokokakovostnega rezanja profilov.



Z opremljenim tračnim transporterjem po rezalni komori, PRGProfilna robotska linija za rezanjelahko samodejno razvrsti kratke dele in samodejno izpiše dele.
