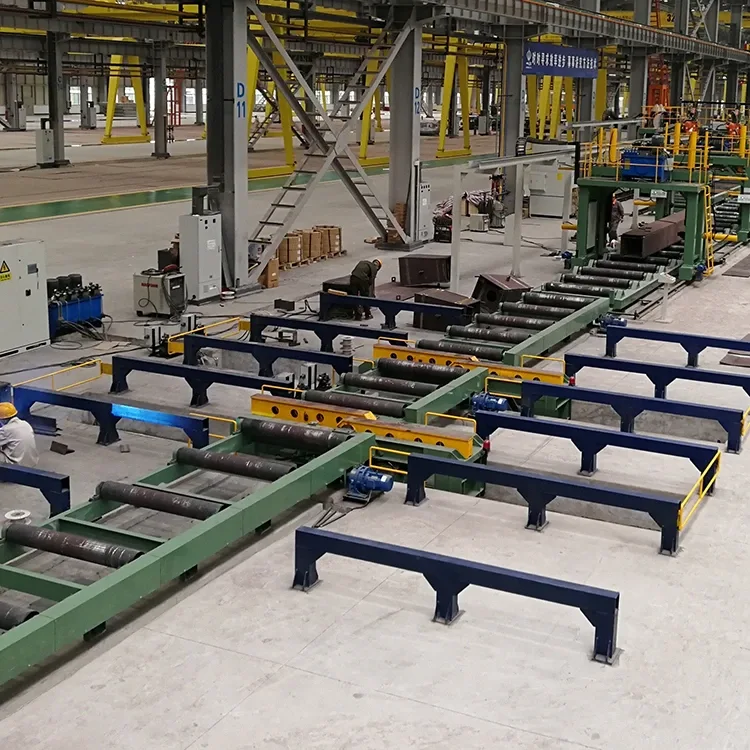

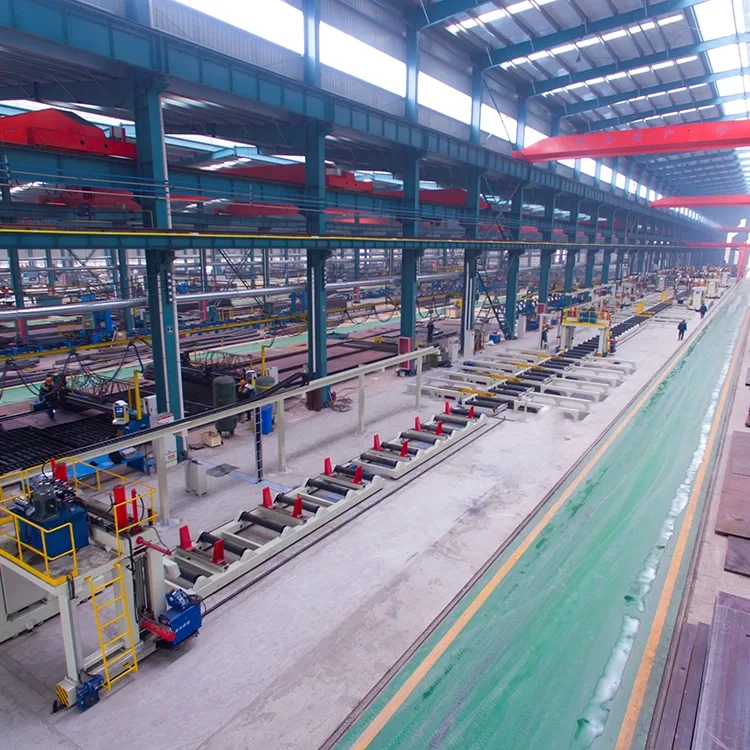

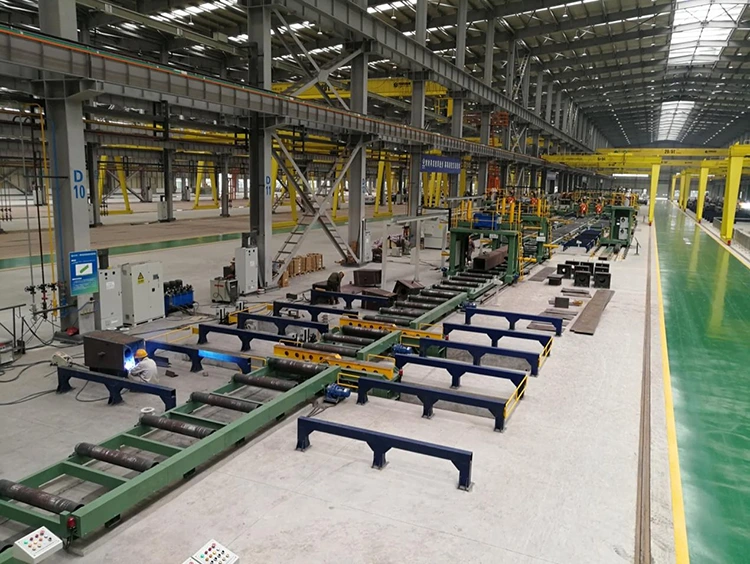

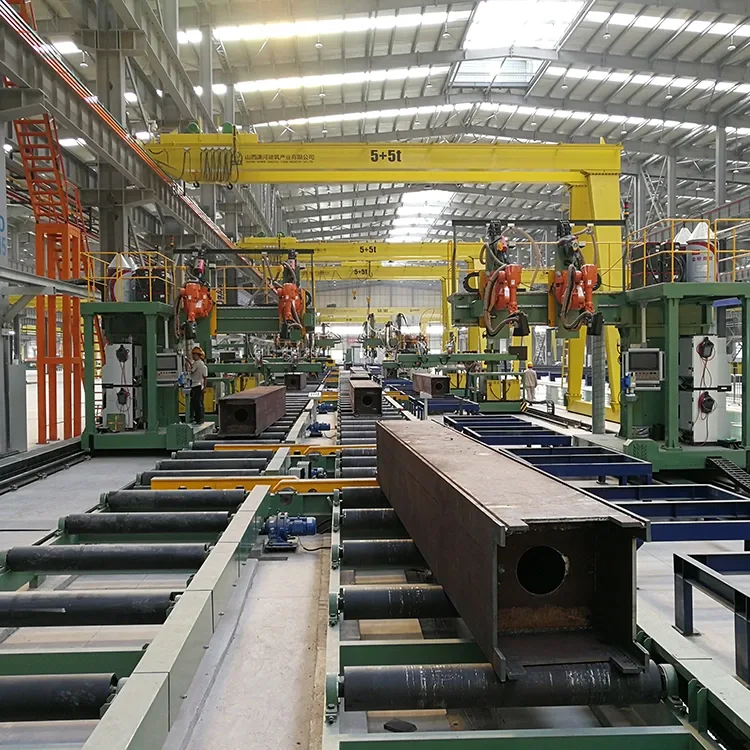

Varilne vrstice stolpca

Jinfeng Weldcut bo zagotovil enoletno garancijo za varilne linije stolpcev. Glavni električni elementi produkcije Thebox Column Productions so izbrani iz svetovno znane blagovne znamke, ki bodo uporabnikom prinesla bolj priročno, da najdejo dele v lokalnem mestu, ne da bi se oddaljili od dolge razdalje od Kitajske. Varilne linije X15 AutomaticBox so najnaprednejše in visoko avtomatizacijske proizvodne linije, ki povečujejo produktivnost končnih uporabnikov iz različnih panog.

Specifikacije

Funkcija in aplikacija

1. V varilni liniji X15 Box so visoke avtomatizacijske proizvodne linije za izdelavo stolpcev z varjenimi škatlami z manj delavci in manjšimi žerjavi.

2. Vrstica je lahko v celoti integracija s sistemom MES in dokončala komunikacijo v realnem času med zgornjim računalnikom in krmilnim sistemom, dokončati zbiranje podatkov o opremi, naložiti vse zbrane podatke v tovarniški sistem MES (ali zgornji centralizirani nadzorni sistem) in zagotoviti pravočasnost in učinkovitost prenosa informacij.

3. Zasnova in zaščita morata izpolnjevati zahteve ustreznih nacionalnih standardov in varstva okolja; Varnostna oprema za opremo in zaščitne naprave morajo izpolnjevati ustrezne industrijske standarde;.

4.Ta linije za varjenje s stolpci se pogosto uporabljajo v jekleni konstrukciji in jeklenih konstrukcijah, za stebre za varilno škatlo za jekleno gradbeno stavbo, stavbe na visoki ravni in jeklene konstrukcije ali mostove itd.

5. Prilagodljiva zasnova varilne opreme omogoča podpiranje vseh blagovnih znamk virov varilne energije.

6. CE, ECA Certified so na voljo.

7. Ta črta zagotavlja proizvodnjo od lahkega snopa do zelo težkega žarka z veliko debelino, ne da bi spremenili kakršno koli orodje ali opremo.

8. Od sestavljanja do konca celotne obdelave ni potrebe žerjavov, razen nalaganja na začetku in raztovarjanja na koncu, kar močno zmanjšuje tveganje za uporabo žerjavov.

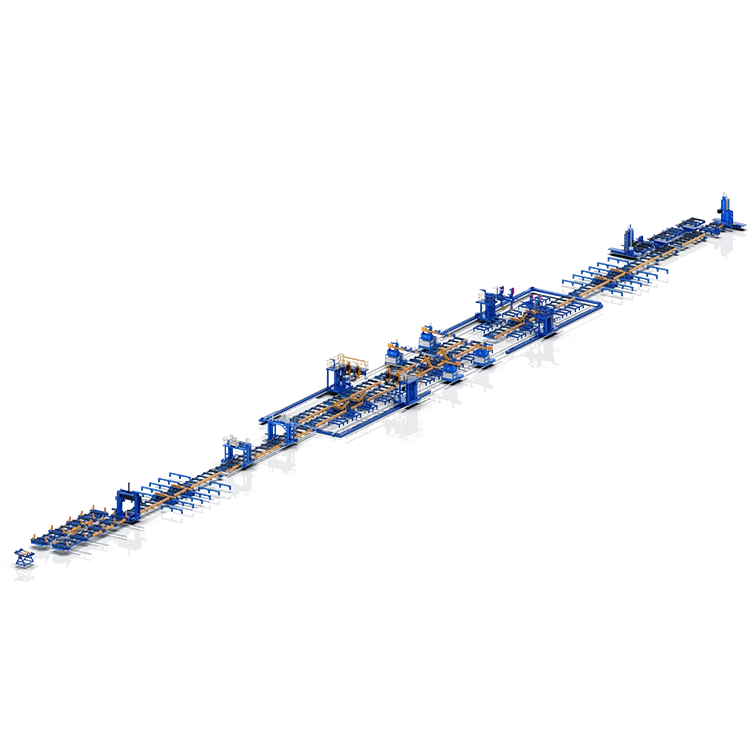

Seznam strojev in opreme za vzpostavitev celotne proizvodne linije za izdelavo varjenega škatle:

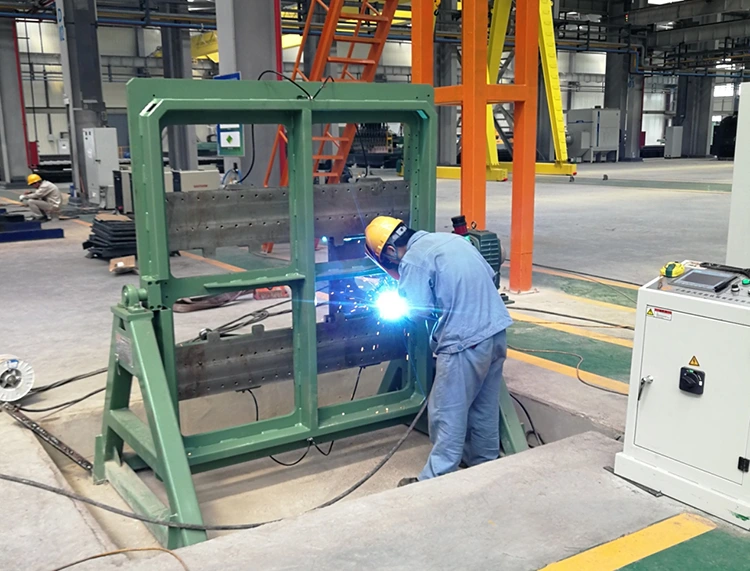

1- Stroj za sestavljanje

Ta stroj je posebna oprema za sklop in pozicioniranje varjenja ojačitvene rebraste plošče v notranji votlini stolpca TheBox. Je najprimernejši izdelek za jeklene strukture, ki proizvajajo obdelovanca stolpca v stolpcu za zmanjšanje intenzivnosti dela in izboljšajo delovno učinkovitost.

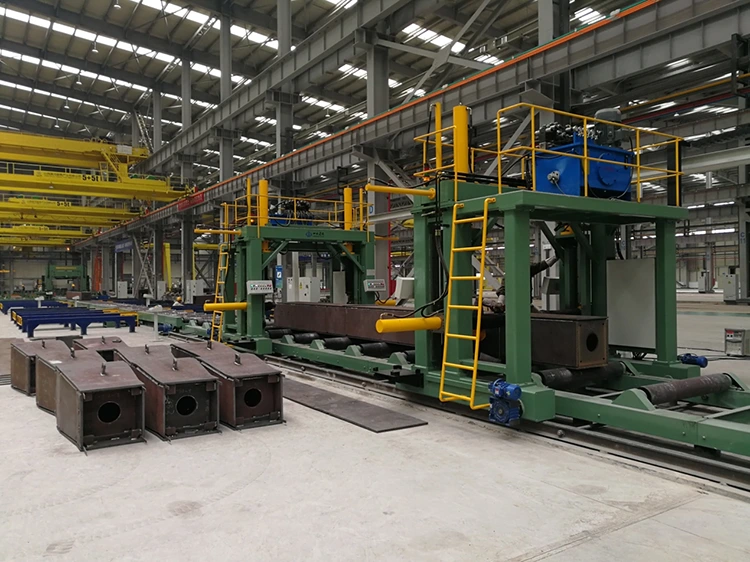

2- Stroj za sestavljanje stolpcev

Stroj za montažo stolpca v škatli je ključna oprema za proizvodnjo škatle stolpca (stolpec), ki v glavnem dopolnjuje sestavljanje delovnega dela stolpca (stolpec). Ta stroj je ena izmed potrebnih opreme za jeklene konstrukcije za proizvodnjo škatlic.

En stroj za sestavo tipa.

En stroj je za sestavljanje tipa polja.

3- Electro-Slag varilni stroj

XZHB15 Cantilever Electroslag varilni stroj je odličen izdelek, ki ga je začelo podjetje Jinfeng varjenje in rezanje za industrijo jeklene strukture. Gre za posebno varilno opremo, posebej zasnovano za stolpec za varjenje. Da bi zagotovili zadostno togost in torzijsko upornost med izdelavo stolpcev, se na notranji strani stolpca škatle običajno privabljajo pregrade (tj. Stiffer plošče). Ta stroj je posebna oprema za varjenje zvarov med zunanjo ploščo stolpca škatle in notranjim prepadom.

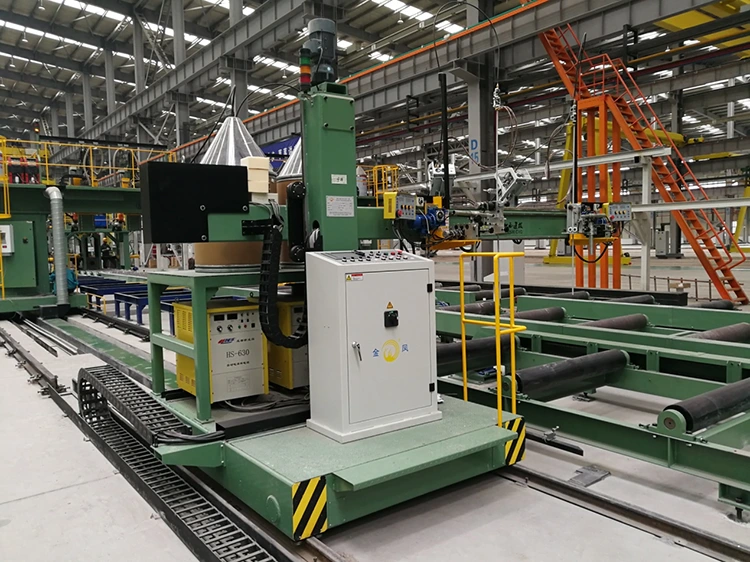

4- CO2/mag za nazaj varilni stroj

XQHB15L Series Box Column Cantilever Plin zaščiten varilni stroj je posebna varilna oprema, ki je posebej zasnovana za podporo varilnega stolpca (stolpec) in polnjenje varjenja po podpori, ki ga naše podjetje sproži na podlagi povpraševanja na trgu in dolgoletnih izkušnjah pri razvoju opreme jeklene strukture.

5- CO2/mag za varilni stroj

XQHB15 Series Box Column Cantilever Gas zaščiten varilni stroj je posebna varilna oprema, ki je posebej zasnovana za podporo varilnega stolpca (stolpec) in polnjenje varjenja po podpori, ki ga naše podjetje sproži na podlagi povpraševanja na trgu in dolgoletnih izkušnjah pri razvoju opreme jeklene konstrukcije.

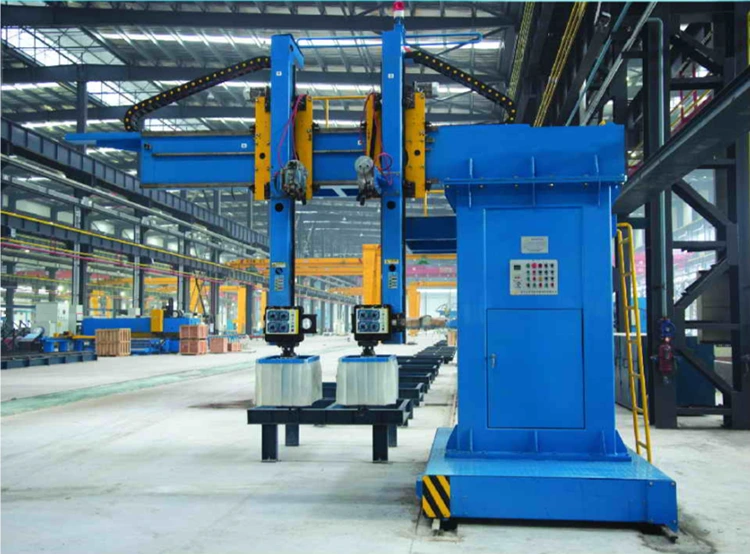

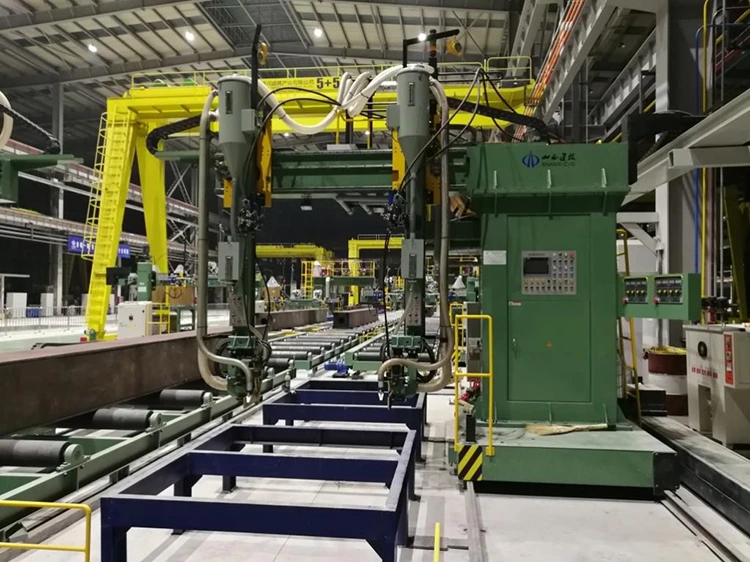

6-potopljeni varilni stroj

XMHB15 BOX Girder Cantilever Potopljen lok varilni stroj je odličen izdelek, ki ga je začelo podjetje Jinfeng Welding and Conting za industrijo jeklene strukture. Je posebna varilna oprema, posebej zasnovana za varjenje velikih in srednje velikih stolpcev (stolpcev). Z leti je po neprekinjeni optimizaciji in izboljšanju zmogljivost postala bolj popolna.

7- Stroj za rezkanje končnega obraza

S hitrim razvojem gospodarske gradnje imajo gradbeništvo, most in druge panoge vse strožje zahteve za kakovost inženiringa jeklene konstrukcije. Zadnji del H-žar, stolpec in stolpec ter vitki deli ter končna obdelava obraza delovnega dela so postala bistveni postopek. Obdelava konca obraza ne le močno izboljša kakovost delavskega dela, zmanjšuje napake vgradnje in gradbene napake na kraju samem, skrajša obdobje gradnje in izboljša učinkovitost gradnje na kraju samem. Prav tako prinaša boljše gospodarske koristi podjetjem jeklene strukture. Glede na dejanske obdelave jeklenih strukturnih podjetij, naše podjetje absorbira prednosti podobnih izdelkov na mednarodni ravni in pravočasno lansira nove izdelke, da bi zadovoljili povpraševanje na trgu. Ne uporablja se samo v industriji jeklene strukture, ampak se lahko uporablja tudi kot splošna oprema, ki se pogosto uporablja v mostu, električni energiji, nafti, petrokemični in drugi industriji proizvodnje strojev.

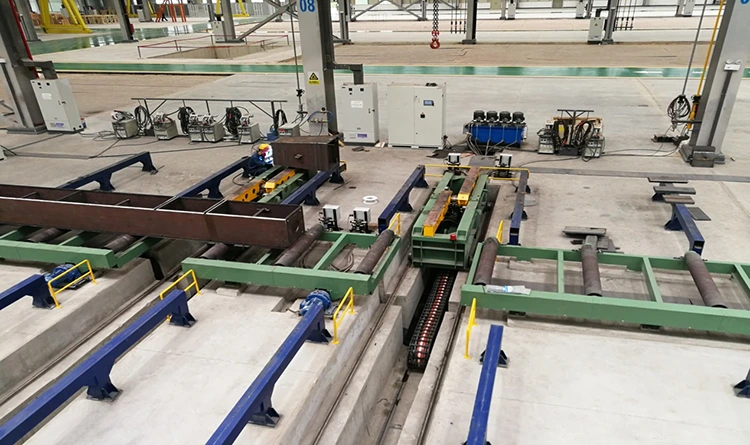

8- Beam Flipper 180 ° Prevračanje

Za obrat delovnih kosov, privarjenih na eni strani, se uporabljata dva kosa mobilnih 180 ° hidravličnih snop. When working, lift the work piece away from the roller table or work-piece rack, and the reducer drives the two beam flippers to move synchronously to move the work piece to the side of the roller table or work-piece rack, and then two hydraulic cylinders drive the two arms to rotate synchronously, move the work piece to the middle of the roller table or work-piece rack after overturning, and then transport the work piece to naslednji postopek ali varjenje.

Glede na dejanski položaj lahko dva kosa uporabimo ločeno kot skupina za preusmeritev kratkega žarka. Hkrati lahko 4 kose združimo tudi v eno skupino za prevrnitev dolgih tramov. Visoka prilagodljivost in učinkovitost.

Delovni pretočni grafikon snopa plašč:

9- jekleni voziček

Ta oprema se uporablja predvsem za usklajevanje s proizvodnim postopkom za premikanje delovnega dela iz prevozne valjčne mize ali druge opreme na opremo, ki jo je treba obdelati. Jekleni voziček ima predvsem dve akcijski funkciji: hojo in dvigovanje. Razmestitev delovnega dela se lahko zaključi z manipulacijo in nadzorom. Oprema ima preprosto strukturo, priročno delovanje in stabilno delovanje. Stroj sprejme težke zasnove z največjo obremenitvijo 30 ton;

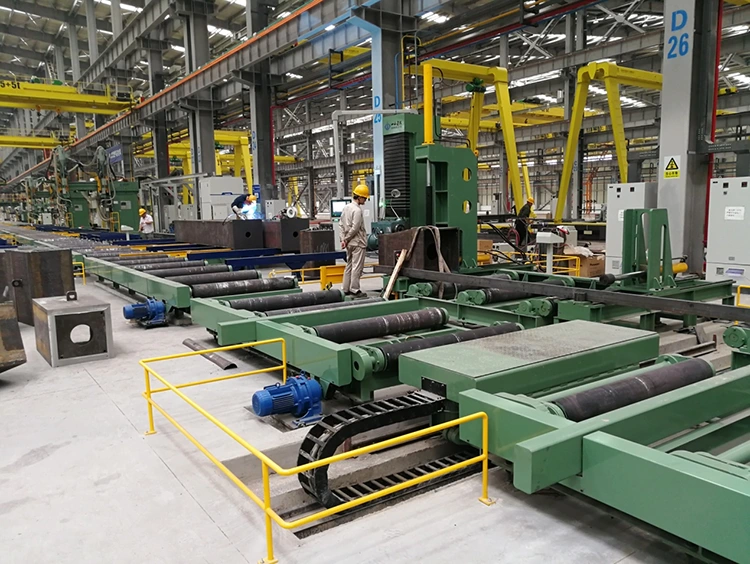

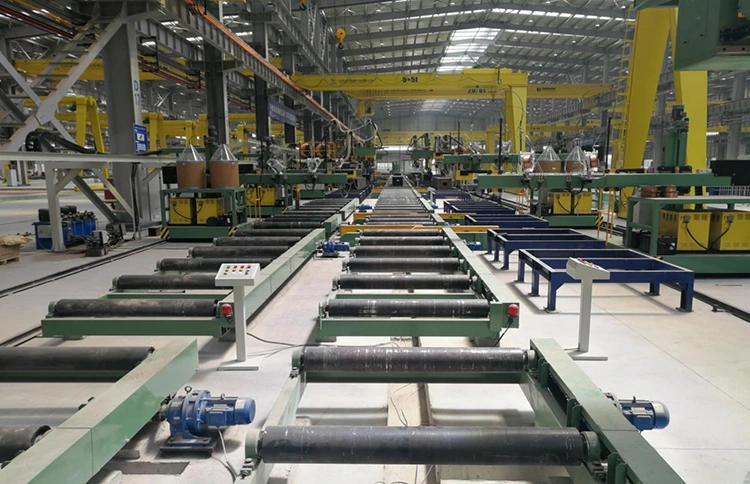

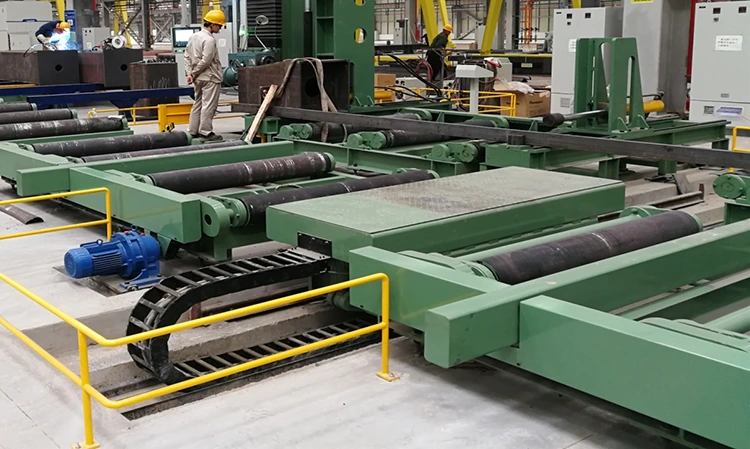

10- Roller Tabel

Uporablja se predvsem za prenos obdelovancev iz sklopa stolpca škatle do zaključka varjenja, ki se sooča.

Kako izdelati varjeno škatlo iz jeklene plošče?

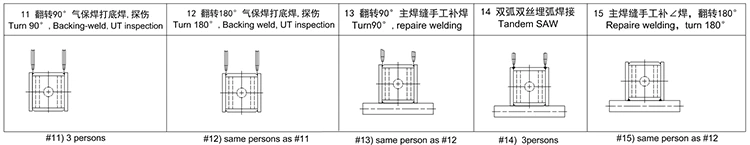

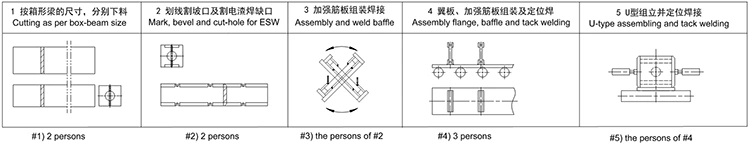

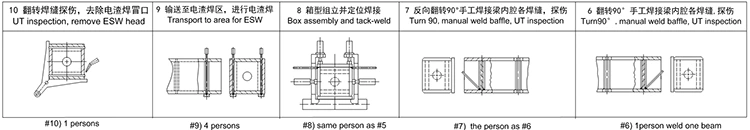

Sledi grafikon proizvodnega toka za proizvodnjo plošč do H -žarka in končnega pregleda.

Grafikon proizvodnega toka
