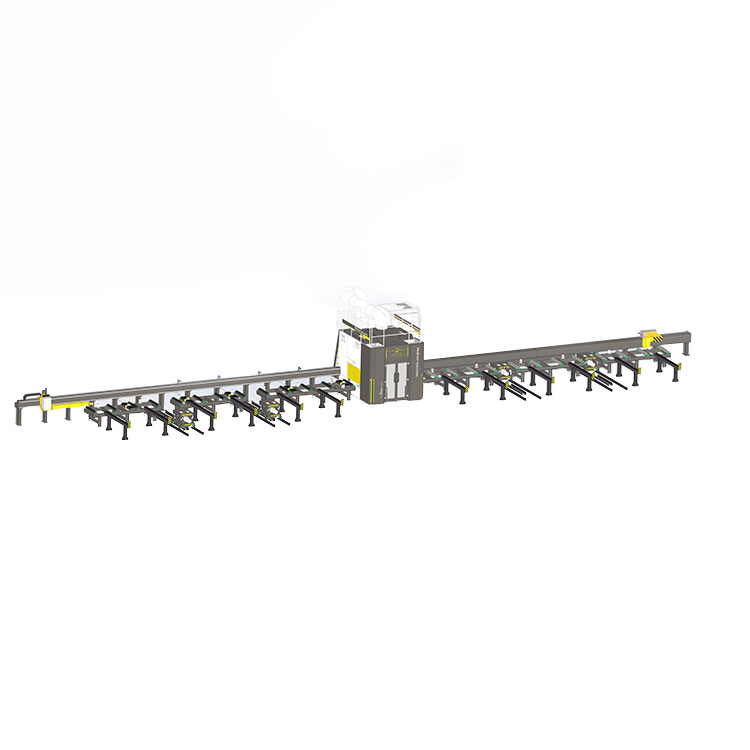

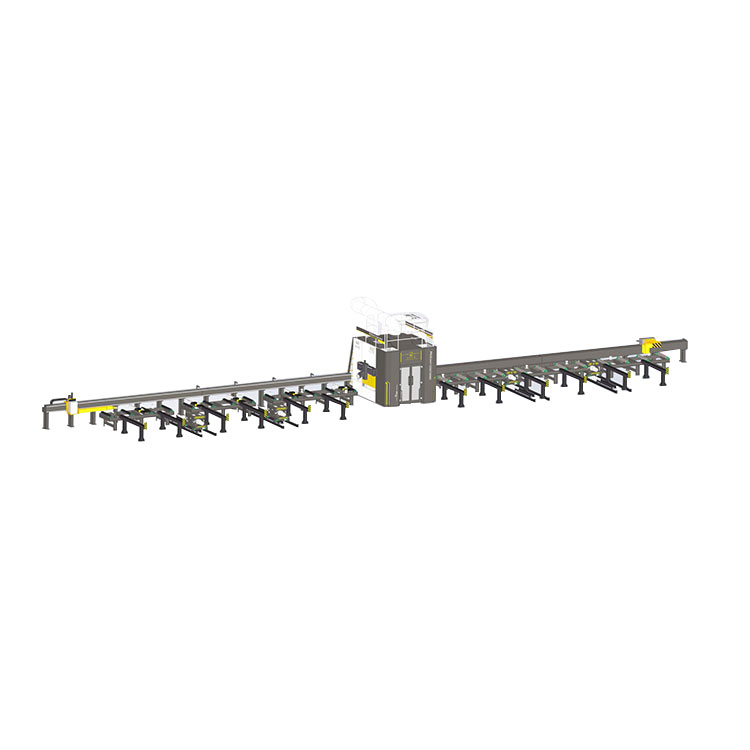

Strukturalni sistemi za rezanje s plazmo

JINFENG®. je profesionalni kitajski proizvajalec in dobaviteljStrukturalni sistemi za rezanje s plazmoz dostopno ceno. TheStrukturalni sistemi za rezanje s plazmoso visoko zmogljivi stroji za plazemsko rezanje za izvajanje plazemskega rezanja različnih jeklenih profilov H-nosilca (I-nosilec), trakov, kotnikov, kanalov in kvadratnih/pravokotnih cevi z robotsko roko.

PKG500L



Strukturalni sistemi za rezanje s plazmo



Za vseStrukturalni sistemi za rezanje s plazmoin stroji za plazemsko rezanje, ki jih proizvaja JINFENG WELDCUT, bodo imeli 2 leti garancije in so opremljeni z valjčnimi mizami, križnim vozičkom, filtrom za prah, sistemom za plazemsko rezanje in izbirnimi funkcijami, kot je naprava za označevanje pik, lasersko označevanje, rezanje lukenj z laserjem in podpirajo vse vmesnike CAD-CAM. PKGStrukturalni sistemi za rezanje s plazmoso najnaprednejša robotska linija za plazemsko rezanje za povečanje produktivnosti za končne uporabnike iz različnih panog.



Specifikacije



Model	H-žarek	Strip	Kot	E-kot	Kanal	SQ cev	Dolžina	Utež
							12000 mm	12T
PKG500L	150*120mm- 1000*500 mm	100*5 mm â 1000*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 1000*500 mm	150*150mm- 500*400 mm
Podpora za rezanje s plazmo, označevanje s plazmo, lasersko rezanje, lasersko označevanje, označevanje s pikami, programska oprema CAD-CAM



Funkcija in uporaba



1. PKG500LStrukturalni sistemi za rezanje s plazmoje visoko avtomatizirana rezalna oprema, integrirana s šestosno robotsko roko ABB. Z eno ključno operacijo enega operaterja linija začne samodejno obdelavo od nalaganja materiala in razkladanja delov po plazemskem rezanju.

2. En PKG500LStrukturalni sistemi za rezanje s plazmoz enim operaterjem lahko nadomesti:

Linija za vrtanje žarkov

Tračna žaga

Kotna črta

Linija za obdelavo plošč/palic

Stroj za obvladovanje

Markirni stroj



3. Linija se lahko popolnoma integrira s sistemom MES in omogoči daljinsko upravljanje prek skupinskega pregledovalnika za inženirje proizvajalca, da enostavno izvedejo diagnozo na daljavo in rešijo težave prek interneta, ne da bi inženirje poslali na delovno mesto.

3. Sistem CNC zagotavlja popoln nadzor nad vsem glavnim sistemom (robot, valjčna miza, prečni transporter, merilni voziček in prijemalo, sistem za označevanje)ã

4. Lahko bere datoteke *.gen, ustvarjene iz Tribon/AM, datoteke DSTV, izvožene iz programske opreme za oblikovanje TEKLA, in druge formate.

5. Ta PKG500LStrukturalni sistemi za rezanje s plazmose pogosto uporablja v jeklenih konstrukcijah (plazemski žarki za izdelavo gradbenih konstrukcij, mostov, železnic, prikolic, vlakovnih vagonov, stopniščnih vrvic, ograj in drugega sekundarnega jekla), jeklenih konstrukcijah in na morju (plazemski nosilci za vrhunska mesta, bivalne prostore, podvodne konstrukcije, podvodne okvirje, podporne strukture, stojala za cevi, zaščitne okvirje za podvodne razdelilnike, H-žarke za zdrse , podmorske strukture in podporni okvirji) in se uporabljajo na kopnem.





Podrobnosti



Ta PKG500LStrukturalni sistemi za rezanje s plazmosestoji iz:

Križni voziček

Merilni voziček in prijemalo

Vhodna valjčna miza

Robotska plazemska rezalna komora

Izhodna valjčna miza



Pogled na strukturo

Križni voziček - nakladanje

Z integriranim prečnim vozičkom na vhodno valjčno mizo PKG500LStrukturalni sistemi za rezanje s plazmo, H nosilce in druge profile je mogoče premakniti na želeno mesto brez uporabe žerjava, da zmanjšate tveganje žerjava na 0.

Merilni voziček in prijemalo

Istočasno dovajanje profila v rezalno komoro za merjenje dolžine dovajanega profila.

Naprava za označevanje pik

Zagotovite trajno oznako sledljivosti številke dela.

Laserska rezalna glava

Zagotovite rezanje lukenj z laserjem na traku H z visoko natančnostjo in visoko kakovostjo.



Robotska rezalna komora

Z vgradnjo 6-osne robotske roke v rezalno komoro za izvajanje visokokakovostnega rezanja profilov.

Operacijska konzola

19 inčni LCD z zaslonom na dotik.



Vhodno/izhodne valjčne mize

Z delovanjem valjčnih miz dosegajo stroji za napenjanje s H-nosilci visoko stopnjo avtomatizacije za zmanjšanje dela in povečanje proizvodnje.

Križni voziček â razkladanje

Z integriranim prečnim vozičkom na izhodno valjčno mizo PKG500LStrukturalni sistemi za rezanje s plazmo, lahko dele po rezanju premaknete na želeno mesto brez uporabe žerjava, da zmanjšate tveganje žerjava na 0.
