Linija za profilno plazemsko rezanje

JINFENG®. je profesionalni kitajski proizvajalec in dobaviteljLinija za profilno plazemsko rezanjez dostopno ceno. TheLinija za profilno plazemsko rezanjes so visoko zmogljive plazemske robotske linije za rezanje profilov za izvajanje plazemskega rezanja na različnih jeklenih profilih balončkov, trakov, kotnikov, T-nosilcev, kanalov, H-nosilcev ali I-nosilcev z robotsko roko.

PRG 400



Linija za profilno plazemsko rezanjes



Za vseLinija za profilno plazemsko rezanjes in stroji za plazemsko rezanje, ki jih izdeluje JINFENG WELDCUT, bodo imeli 2 leti garancije in so opremljeni z dodatnimi deli, kot so valjčne mize, prečni transporter, brizgalno označevanje, filter za prah, sistem za plazemsko rezanje, izhodni transporter s tračnimi ploščami, nagibniki in podpirajo vse vmesnike CAD-CAM. PRGLinija za profilno plazemsko rezanjeso najnaprednejša robotska linija za plazemsko rezanje za povečanje produktivnosti za končne uporabnike iz različnih industrij.



Specifikacije



Model	Žarnica	Strip	Kot	E-kot	T-žarek	Kanal	H-žarek	Dolžina	Utež
PRG 400	80*5 mm â 400*20 mm	100*5 mm â 400*20 mm	100*75mm- 300*150 mm	75*75mm- 180*180 mm	100*50mm- 350*150 mm	100*50mm- 400*115 mm	N/A	12000 mm	1,5T
PRG 600	80*5 mm â 550*20 mm	100*5 mm â 600*30 mm	100*75mm- 500*150 mm	75*75mm- 220*220 mm	100*50mm- 500*200 mm	100*50mm- 400*200 mm	150*150mm- 400*200 mm	12000 mm	2,5T
Podpira plazemsko rezanje, plazemsko označevanje, brizgalno označevanje, programsko opremo CAD-CAM



Funkcija in uporaba



1. PRGLinija za profilno plazemsko rezanjes je oprema za rezanje z visoko stopnjo avtomatizacije, integrirana s šestosno robotsko roko ABB. Z eno ključno operacijo enega operaterja linija začne samodejno obdelavo od nalaganja materiala in razkladanja delov po plazemskem rezanju.

2. Linija se lahko popolnoma integrira s sistemom MES in omogoči daljinsko upravljanje prek skupinskega pregledovalnika za inženirje proizvajalca, da enostavno izvedejo diagnozo na daljavo in rešijo težave prek interneta, ne da bi inženirje poslali na delovno mesto.

3. Sistem CNC zagotavlja popoln nadzor nad vsem glavnim sistemom (robot, valjčna miza, prečni transporter, merilni voziček in prijemalo, sistem za označevanje)ã

4. Lahko bere datoteke *.gen, ustvarjene iz Tribon/AM, datoteke DSTV, izvožene iz programske opreme za oblikovanje TEKLA, in druge formate.

5.ToLinija za profilno plazemsko rezanjese pogosto uporabljajo v ladjedelništvu, ladjedelnicah in na morju za plazemsko rezanje ojačitve za izdelavo ravnih plošč, konstrukcij z dvojnim dnom, podsestavov, pregrad, mrež, mikro plošč za različna plovila/ladje. S PRGLinija za profilno plazemsko rezanjes, lahko ladjedelnice ali ladjedelništvo povečajo svojo proizvodnjo in zmanjšajo delovno silo.



Podrobnosti



PRG400Linija za profilno plazemsko rezanjes je sestavljen iz:

Nagibniki za prevračanje profilov

Valjčni transporterji kot odbojniki

Prečni transporter za nakladanje

Merilni voziček in prijemalo

Vhodna valjčna miza

Brizgalna naprava za označevanje,

Robotska plazemska rezalna komora s filtrom za prah

Transportni trak s ploščami za sortiranje kratkih delov

Izhodna valjčna miza za dolg del

Prečni transporter za dolge dele

Nagibniki za ročno brušenje

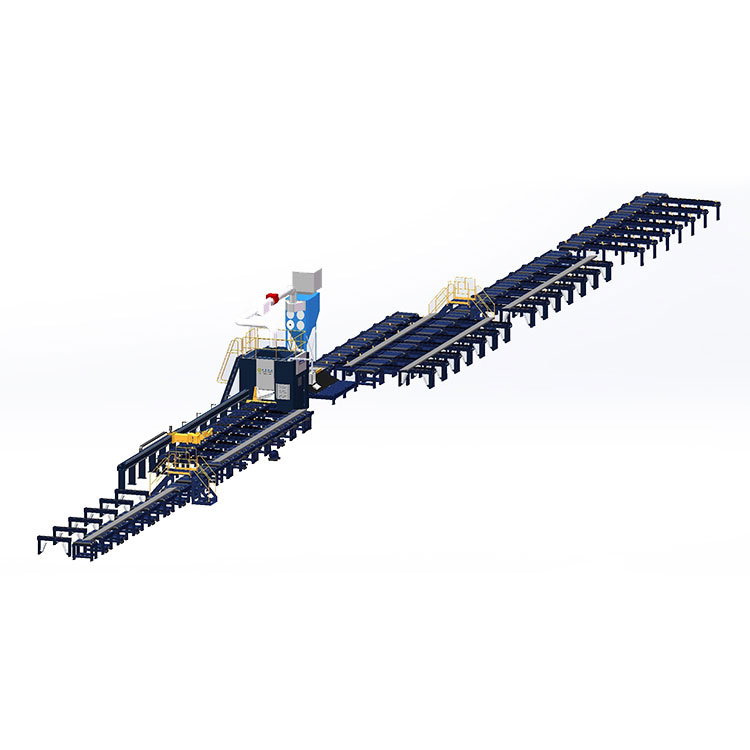

Pogled na strukturo

Merilni voziček in prijemalo

Istočasno dovajanje profila v rezalno komoro za merjenje dolžine dovajanega profila.



Inkjet marker

Z brizgalno označevalno napravo za tiskanje črk, številk, simbolov in upogibnih črt (inverzne črte)

Robotska rezalna komora

Z vgradnjo 6-osne robotske roke v rezalno komoro za izvajanje visokokakovostnega rezanja profilov. To je ključni del celotnega PRG400Linija za profilno plazemsko rezanjes.



Transportni trak s ploščo in sprejemna miza

Z opremljenim transporterjem s tračnimi ploščami po rezalni komori, PRG400Linija za profilno plazemsko rezanjelahko samodejno razvrsti kratke dele in samodejno izpiše dele. Kratek del potisne potiskalo na sprejemno mizo, da operater zlahka izvede kratke dele.



Nagibniki

Na robotskem plazemskem rezalniku PRG400 so nameščene 3 skupine nagibnikov profilov. Prva skupina je namenjena prevračanju žarnic za 180 stopinj, da je glava žarnice na dnu. Drugi 2 skupini prevračata dele, da operaterji opravijo ročno brušenje, da odstranijo robove na obeh straneh delov po rezanju.
